Тема. Вимірювання потужності споживача електроенергії
Мета: навчитися вимірювати потуж ність електричного струму, використовуючи амперметр і вольтметр.
Обладнання: джерело струму; лампочка; реостат; амперметр; вольтметр; ключ; з'єднувальні проводи.
Підготовка до експерименту
Перед початком роботи з електричними колами обов’язково переконайтеся в знанні правил безпеки та порядку проведення вимірювань за допомогою амперметра й вольтметра.

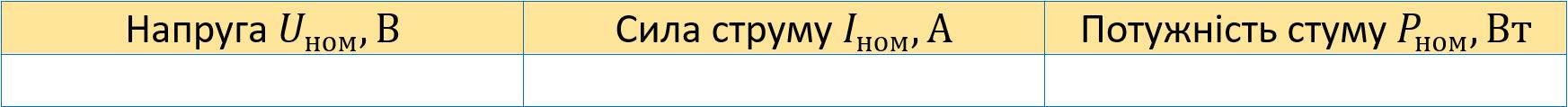

За даними на цоколі лампи визначте її номінальну потужність Pном (або номінальну силу струму Iном) та напругу Uном, на яку розрахована лампа. Занесіть дані до таблиці.
Обчисліть невідому фізичну величину, номінальну силу струму або номінальну потужність, користуючись відповідною формулою: Pном = Uном ∙ Iном або Iном =

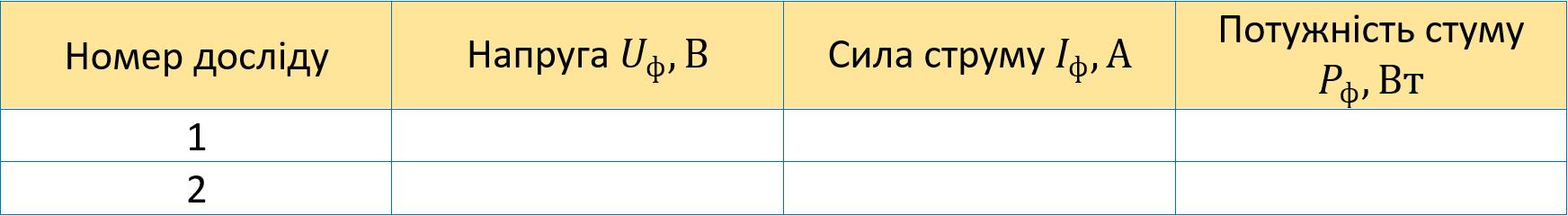

Результати вимірювань відразу заносьте до таблиці.

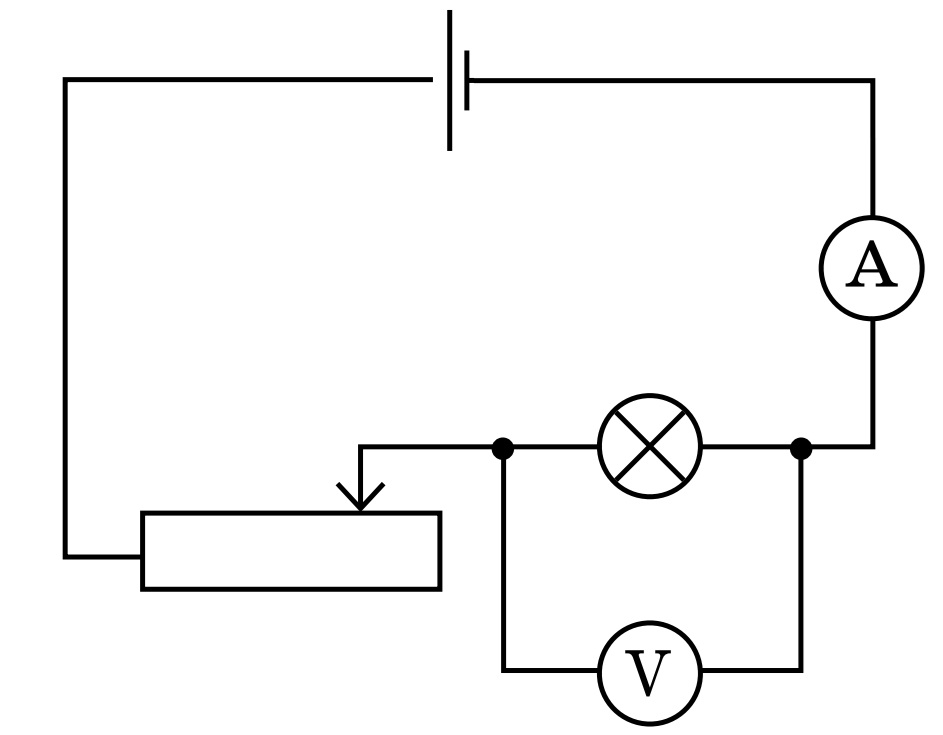

Складіть електричне коло за схемою:
Встановіть повзунок реостата в середнє положення, замкніть коло та виміряйте фактичну напругу Uф на лампі та фактичну силу струму Іф у колі.
Пересувайте повзунок реостата, доки напруга на лампі наблизиться до її номінальної. Знову виміряйте фактичну напругу Uф на лампі та фактичну силу струму Іф у колі.
Для кожного досліду обчисліть фактичну потужність струму в лампі за формулою: Pф = Uф ∙ Iф. Закінчіть заповнення таблиці.
Аналіз експерименту та його результатів
Проаналізуйте експеримент і його результати. Сформулюйте висновок, у якому зазначте:
що ви визначали та вимірювали протягом роботи та які результати отримали;
чи збігаються отримані значення фактичної потужності та номінальної; якщо ні, то поясніть причину розбіжності;
які чинники могли вплинути на точність отриманих результатів.
