УРОК 58

Лабораторна робота № 7

Тема. Дослідження електричного кола з послідовним з’єднанням провідників

Мета: навчитися складати електричне коло з послідовним з'єднанням провідників; експериментально перевірити властивості послідовного з’єднання провідників та підтвердити співвідношення: I = I₁ = I₂ ; U = U₁ + U₂ ; R = R₁ + R₂ .

Обладнання: джерело струму; вольтметр; амперметр; ключ; два резистори; з'єднувальні проводи; якщо робота виконується онлайн - інтерактивна симуляція "ThET" (Лабораторія електрики: постійний струм - віртуальна лабораторія).

Підготовка до експерименту

1. Перед початком роботи з електричними колами обов’язково переконайтеся в знанні правил безпеки та порядку проведення вимірювань за допомогою амперметра й вольтметра.
2. Визначте ціни поділок шкал вимірювальних приладів.

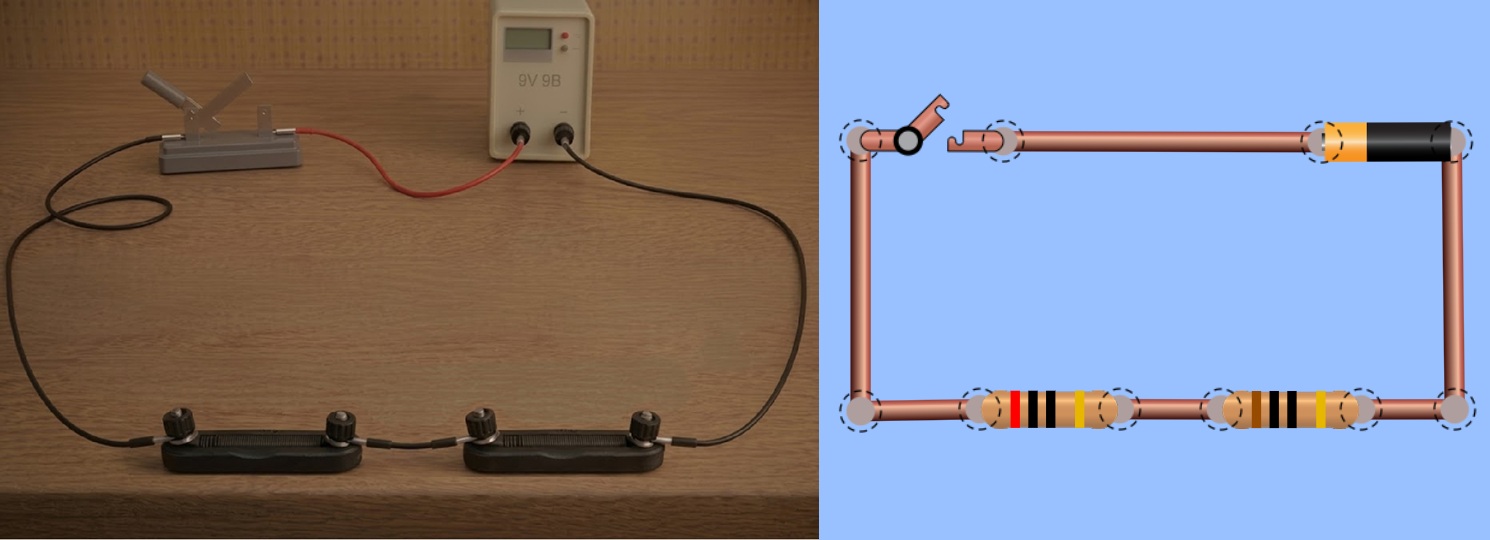

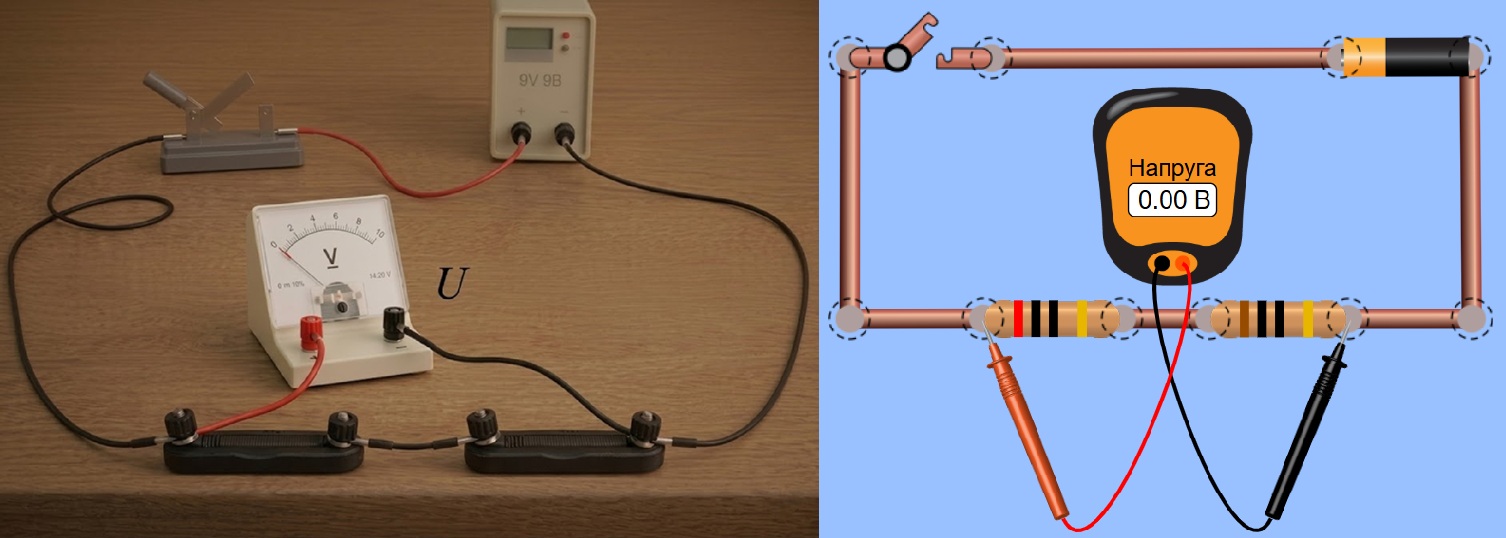

3. Накресліть схему електричного кола, що відповідає поданій ілюстрації.


Експеримент

Дотримуйтесь інструкції з безпеки.

Дослід 1. Порівняння сили струму в різних ділянках кола

1. Використовуючи подане обладнання або віртуальну лабораторію за посиланням ➡️Інтерактивна симуляція "ThET", змонтуйте електричне коло за накресленою схемою.

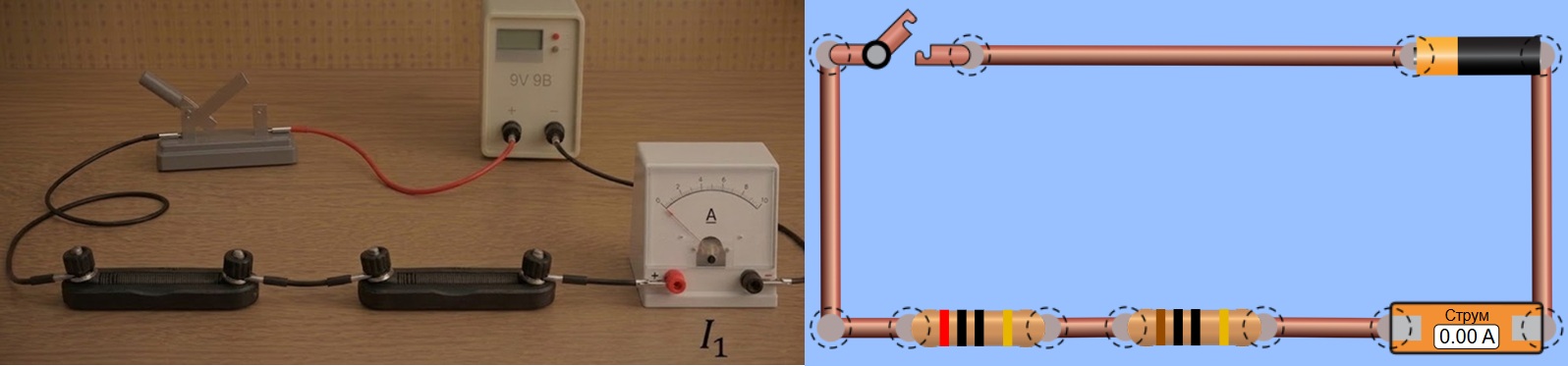

2. Виміряйте силу струму, увімкнувши амперметр між джерелом струму й першим резистором (I₁).

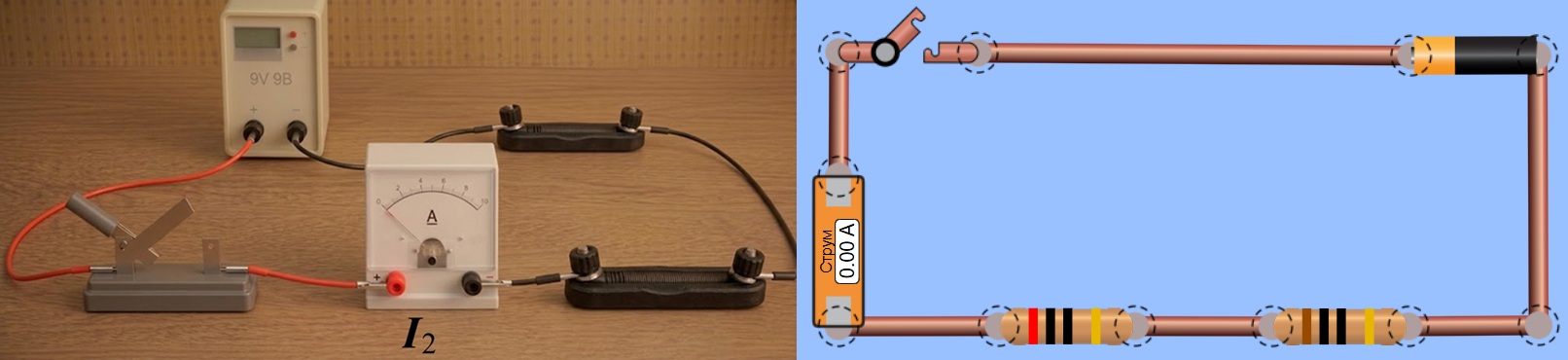

3. Виміряйте силу струму між ключем і другим резистором (I₂).

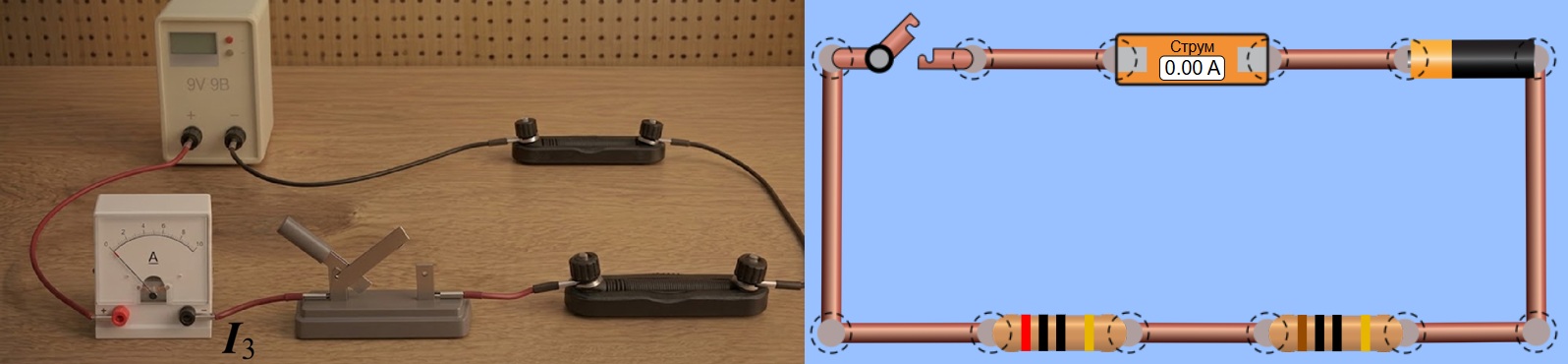

4. Виміряйте силу струму між ключем і джерелом струму (I ).

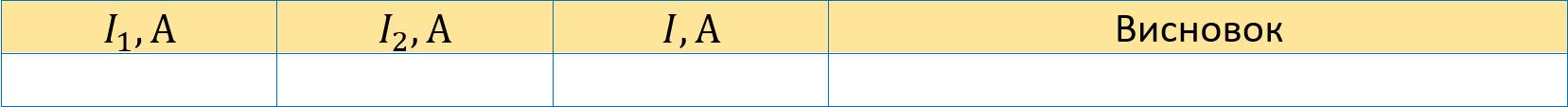

5. Заповніть таблицю, перевірте, чи виконується співвідношення сил струму для послідовного з’єднання, і зробіть висновок.


Дослід 2. Порівняння загальної напруги на ділянці кола, яка складається з послідовно з’єднаних резисторів, і суми напруг на окремих резисторах

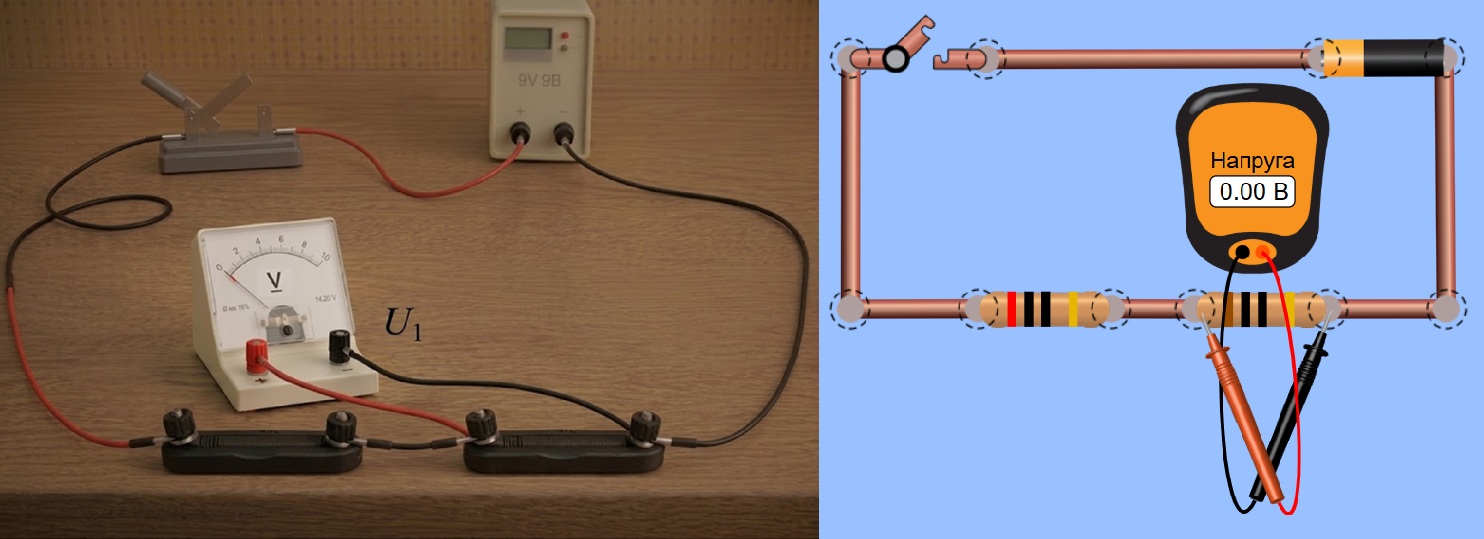

1. Виміряйте напругу на першому резисторі, увімкнувши вольтметр паралельно до нього (U₁).

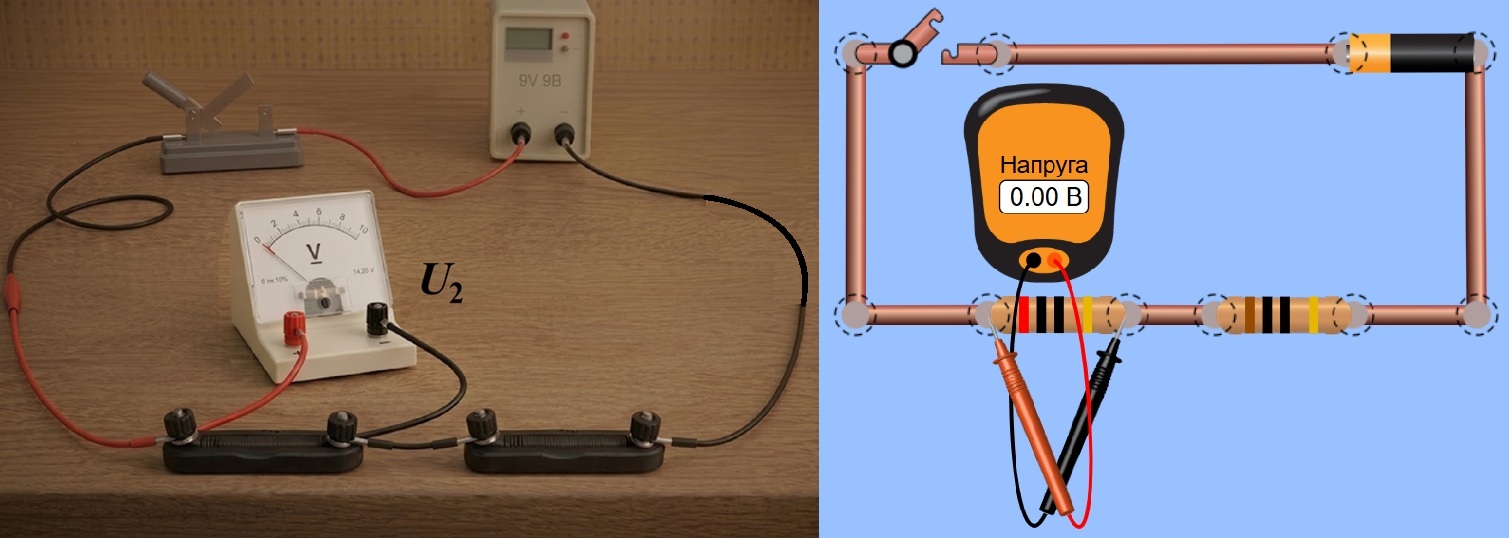

2. Виміряйте напругу на другому резисторі, увімкнувши вольтметр паралельно до нього (U₂).

3. Виміряйте напругу на обох резисторах, увімкнувши вольтметр паралельно до них (U ).

4. Заповніть таблицю, перевірте, чи виконується співвідношення між напругами при послідовному з’єднанні (порівняйте U та U₁ + U₂), і зробіть висновок.


Опрацювання результатів експерименту

1. За результатами вимірювань обчисліть опір першого резистора (R₁).
2. За результатами вимірювань обчисліть опір другого резистора (R₂).
3. За результатами вимірювань обчисліть опір ділянки кола, яка містить обидва резистора (R).
4. Знайдіть суму опорів першого та другого резисторів (R₁ + R₂).

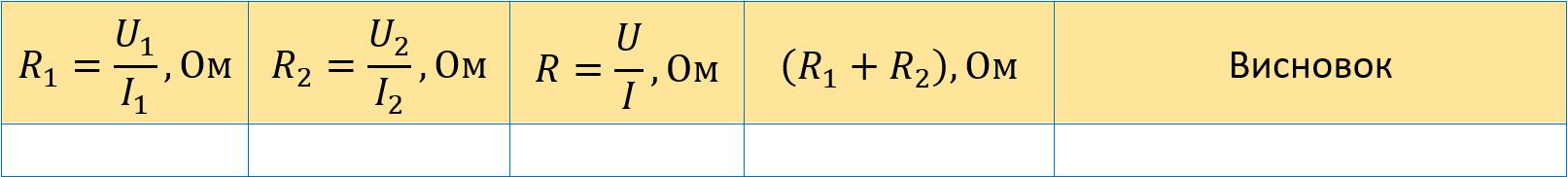

5. Заповніть таблицю, перевірте, чи виконується співвідношення між опорами при послідовному з’єднанні (порівняйте R та R₁ + R₂), і зробіть висновок.


Аналіз експерименту та його результатів

Проаналізуйте експеримент і його результати. Сформулюйте висновок, у якому зазначте:

• які співвідношення послідовного з’єднання між силою струму, напругою та опором ви перевірили та які числові значення отримали;
• які чинники та можливі джерела похибок могли вплинути на точність вимірювань.

Інтерактивна симуляція "ThET" (Лабораторія електрики: постійний струм - віртуальна лабораторія)
