Тема. Вимірювання опору провідника за допомогою амперметра та вольтметра
Мета: навчитись визначати опір провідника за допомогою амперметра й вольтметра; переконатися на дослідах, що опір провідника не залежить від сили струму в ньому та напруги на його кінцях.
Перед початком роботи з електричними колами обов’язково переконайтеся в знанні правил безпеки та порядку проведення вимірювань за допомогою амперметра й вольтметра.

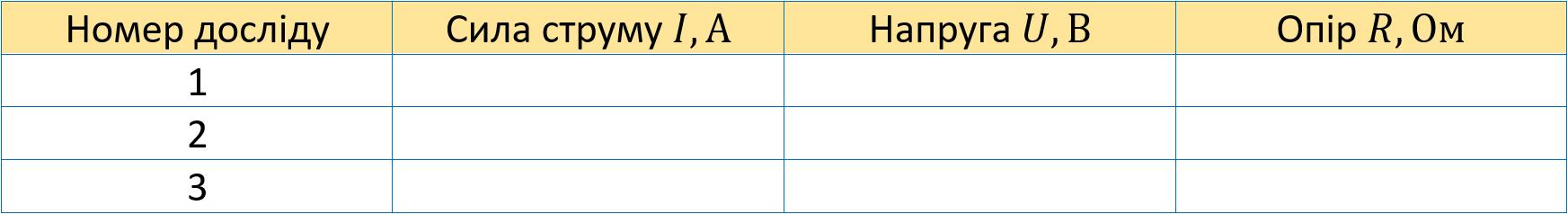

Результати вимірювань відразу заносьте до таблиці.

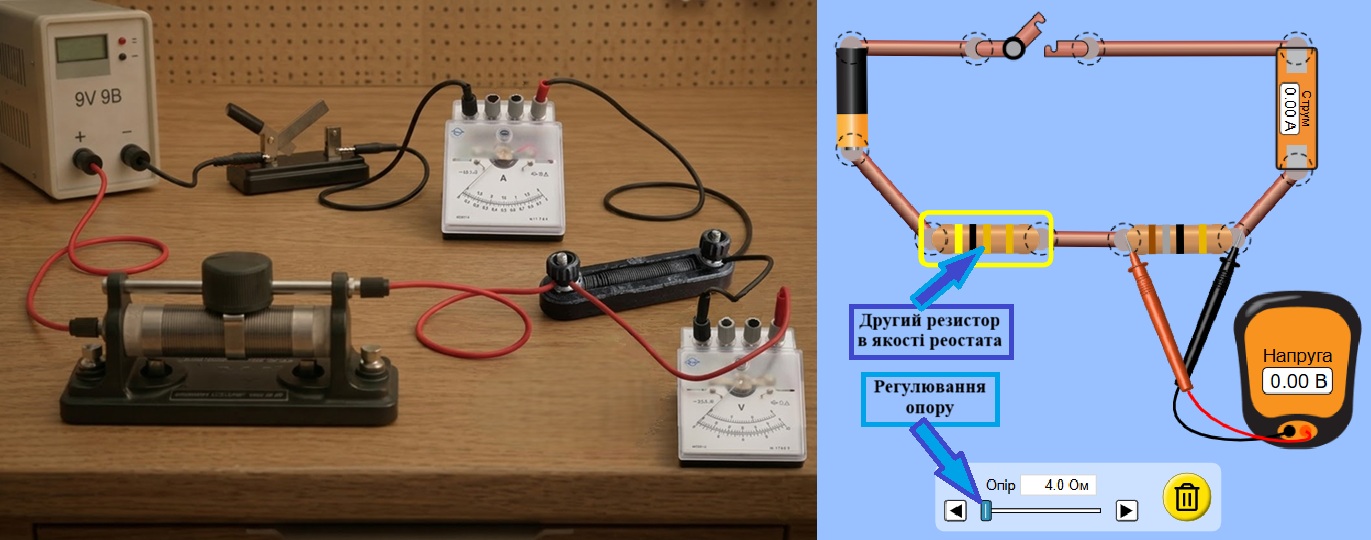

Накресліть схему електричного кола, що відповідає поданій ілюстрації.
Використовуючи подане обладнання або віртуальну лабораторію за посиланням ➡️Інтерактивна симуляція "ThET", змонтуйте електричне коло за накресленою схемою.
Замкніть коло і зафіксуйте значення сили струму в резисторі та напруги на його затискачах за допомогою вимірювальних приладів.
Здійсніть два повторні вимірювання, поступово регулюючи інтенсивність струму в колі шляхом переміщення повзунка реостата або змінюючи опір другого резистора.
Для кожного досліду обчисліть опір резистора (R =
U/I
).
Аналіз експерименту та його результатів
Проаналізуйте експеримент і його результати. Сформулюйте висновок, у якому зазначте:
яку фізичну величину ви вимірювали та за допомогою яких приладів;
які результати обчислення опору ви отримали для трьох різних випадків;
чи залежить опір даного резистора від сили струму та напруги;
які чинники та можливі джерела похибок могли вплинути на точність вимірювань.
