Блок — це простий механізм, що має форму колеса із жолобом по ободу, через який перекинуто мотузку (канат).

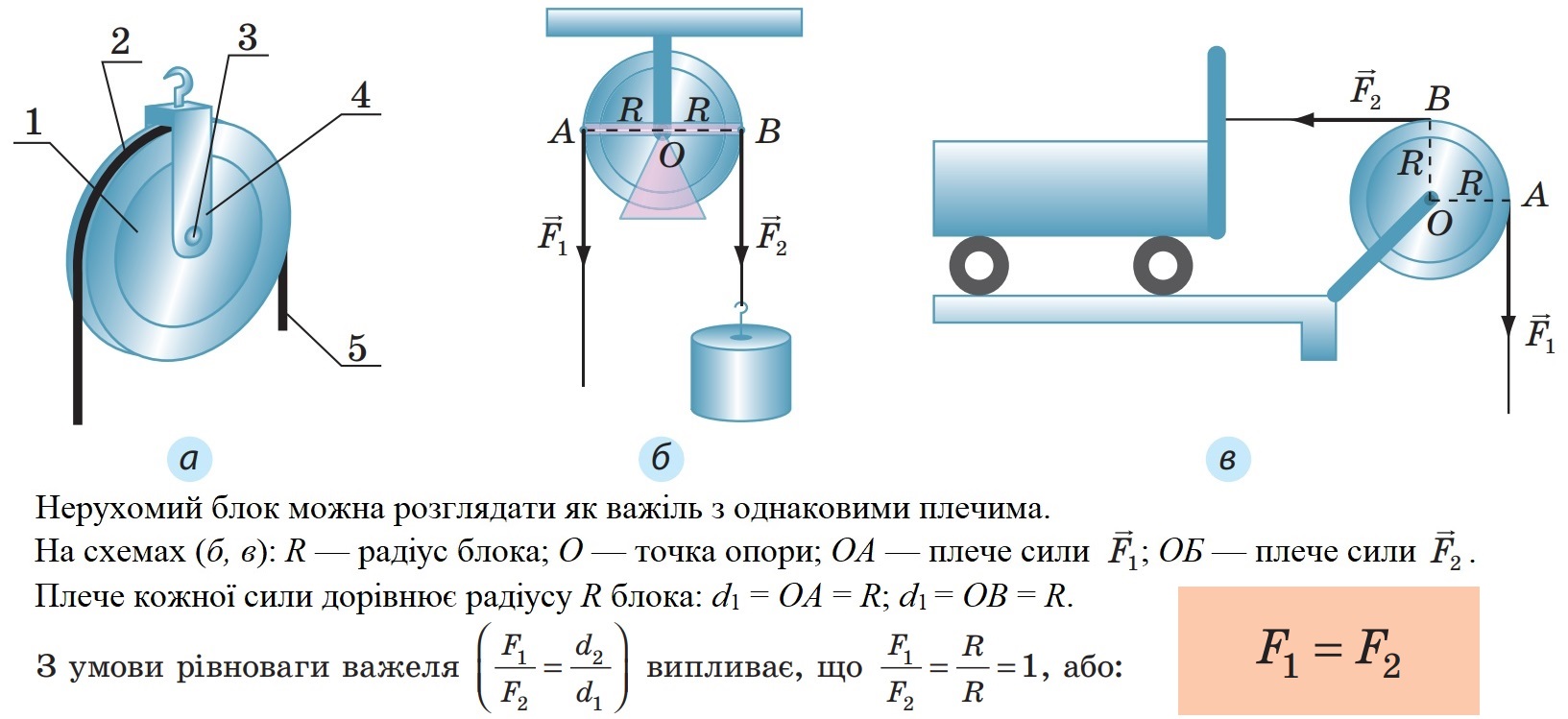

Важіль і нерухомий блок, на перший погляд, є зовсім різними механізмами. Насправді нерухомий блок — це важіль з однаковими плечима.
Отже, нерухомий блок не дає виграшу в силі, проте дозволяє змінювати напрямок дії сили.

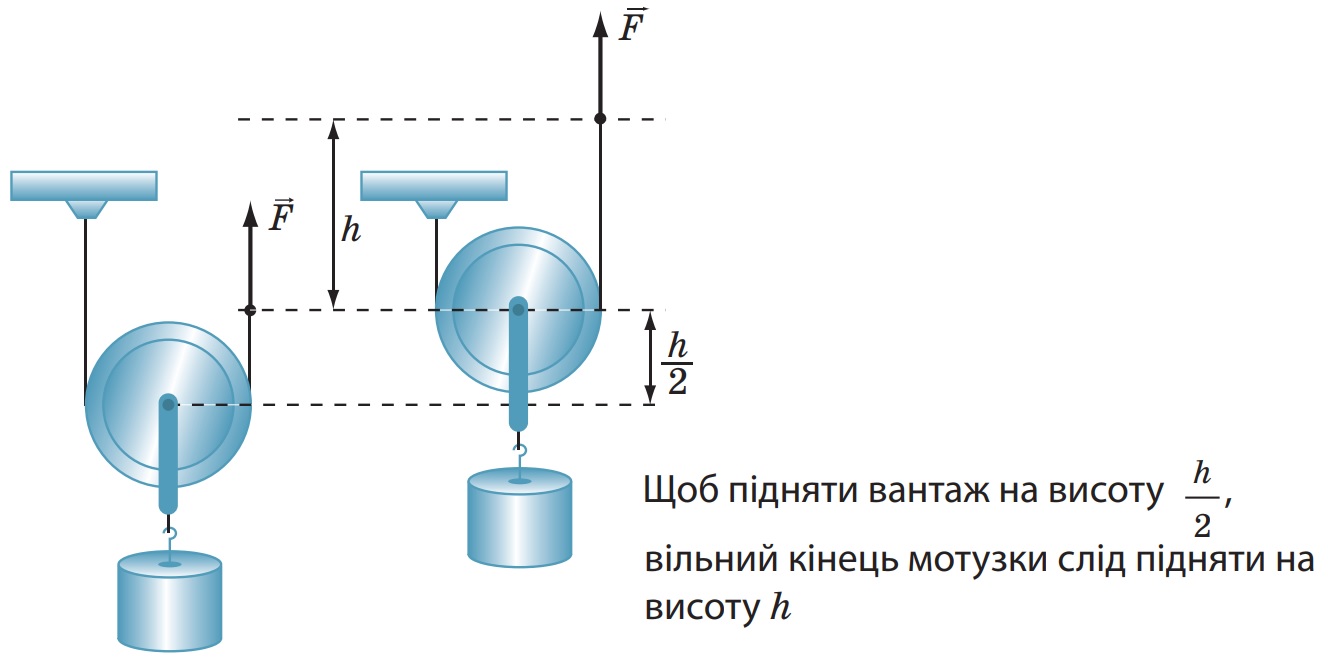

Рухомий блок можна розглядати як важіль, що обертається навколо осі, яка проходить через точку опори.
Отже, використання рухомого блока дає змогу отримати виграш у силі в 2 рази.
Зрозуміло, що виграш у силі буде супроводжуватися таким самим програшем у відстані.

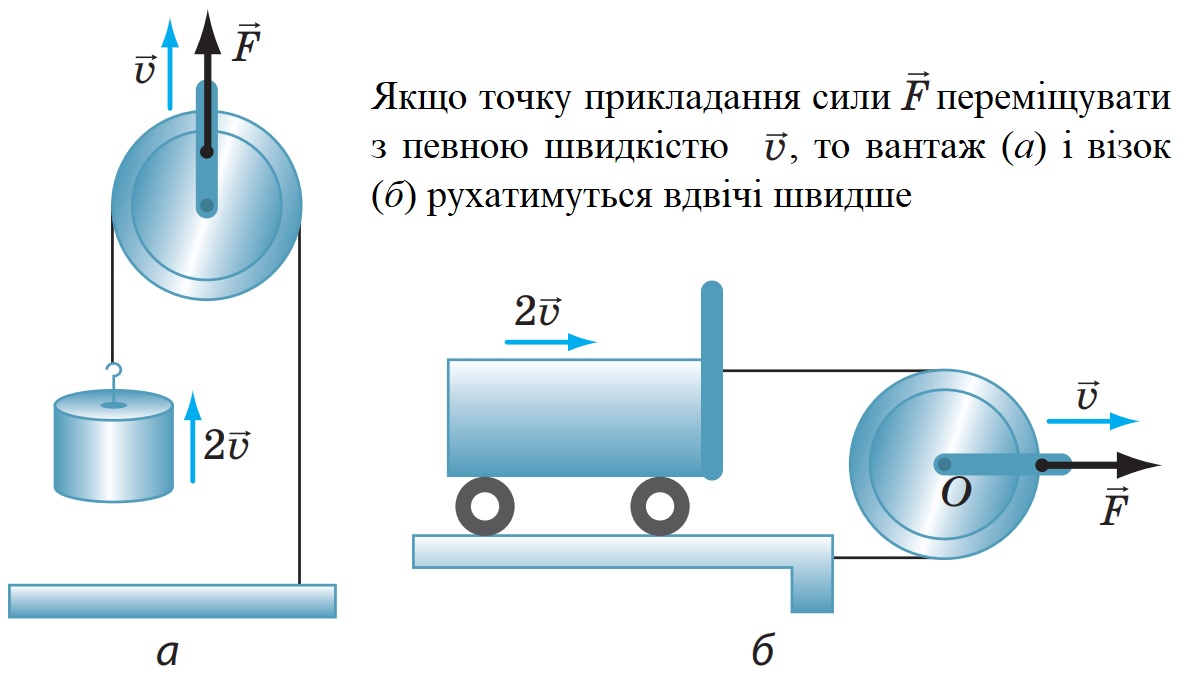

Як і важіль, рухомий блок можна використовувати й для отримання виграшу у відстані (або виграшу у швидкості руху). Для цього вантаж слід причепити до вільного кінця мотузки, а тягти за обойму, до якої прикріплена вісь блока.

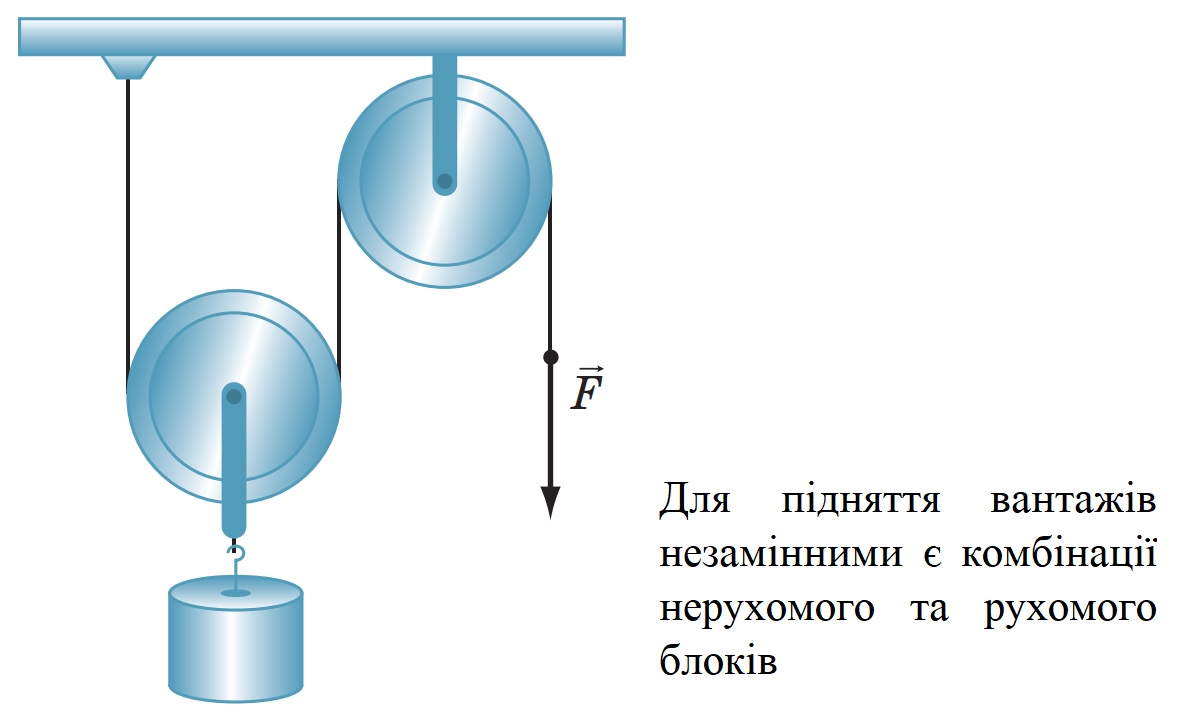

Нерухомі та рухомі блоки, як правило, використовують одночасно у вигляді системи блоків.
Інтерактивні симуляції "Фізика в школі" (Схеми блоків)
* Розв'язування задач на цій сторінці передбачає використання мультимедійної дошки. В підручнику розв'язування задачі на сторінках 23.

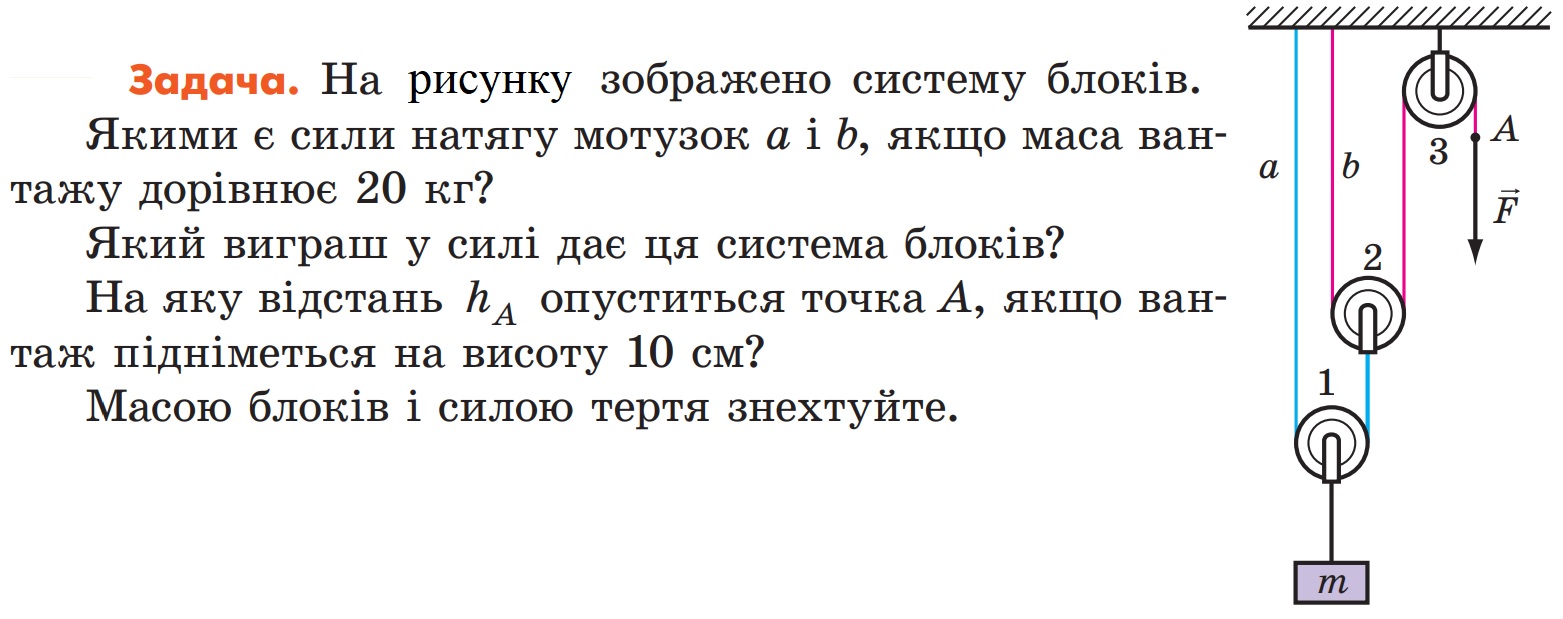

Аналіз фізичної проблеми. Аналіз фізичної проблеми. Система блоків складається з двох рухомих блоків (2 і 2) та одного нерухомого блока (3). За умовою блоки невагомі, отже, натяг мотузок спричиняється лише вагою вантажу. Для визначення виграшу в силі порівняємо вагу P вантажу та силу F, яка прикладена до вільного кінця мотузки і під дією якої піднімається вантаж. Слід урахувати, що, вигравши в силі, ми в стільки ж разів програємо у відстані, на яку переміщується вантаж.
