УРОК 11

Лабораторна робота № 2

Тема. Визначення ККД похилої площини

Мета: переконатися на досліді, що корисна робота, виконана за допомогою похилої площини, менша від повної роботи; визначити ККД похилої площини.

Обладнання: мірна стрічка; динамометр; три тягарці однакової маси; дерев' лінійка; штатив із муфтою та лапкою; дерев'яний брусок.

Підготовка до експерименту

  1. Перед тим як виконувати роботу, згадайте відповіді на такі запитання.

    1) Які види простих механізмів ви знаєте?

    2) Як визначити коефіцієнт корисної дії?

    3) Чому ККД будь-якого механізму завжди менший від 100 %?

  2. Визначте ціни поділок шкал вимірювальних приладів.
  3. Зберіть експериментальну установку, як показано на рисунку.

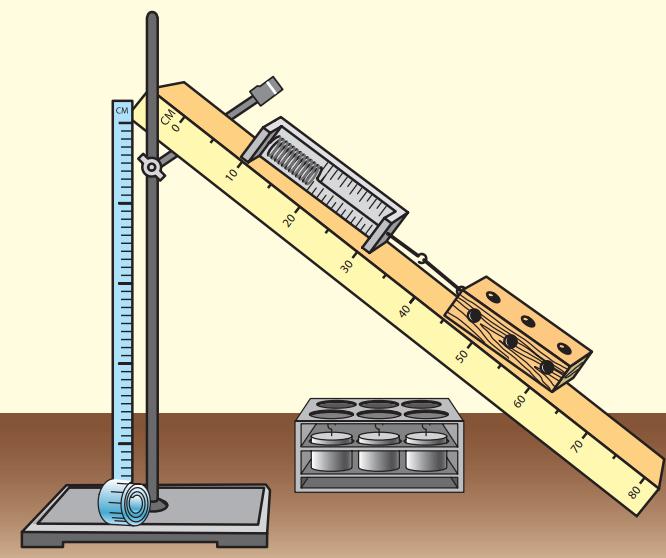

    4. Експериментальна установка

Експеримент

Дотримуйтесь інструкції з безпеки.

Результати вимірювань відразу заносьте до таблиці.

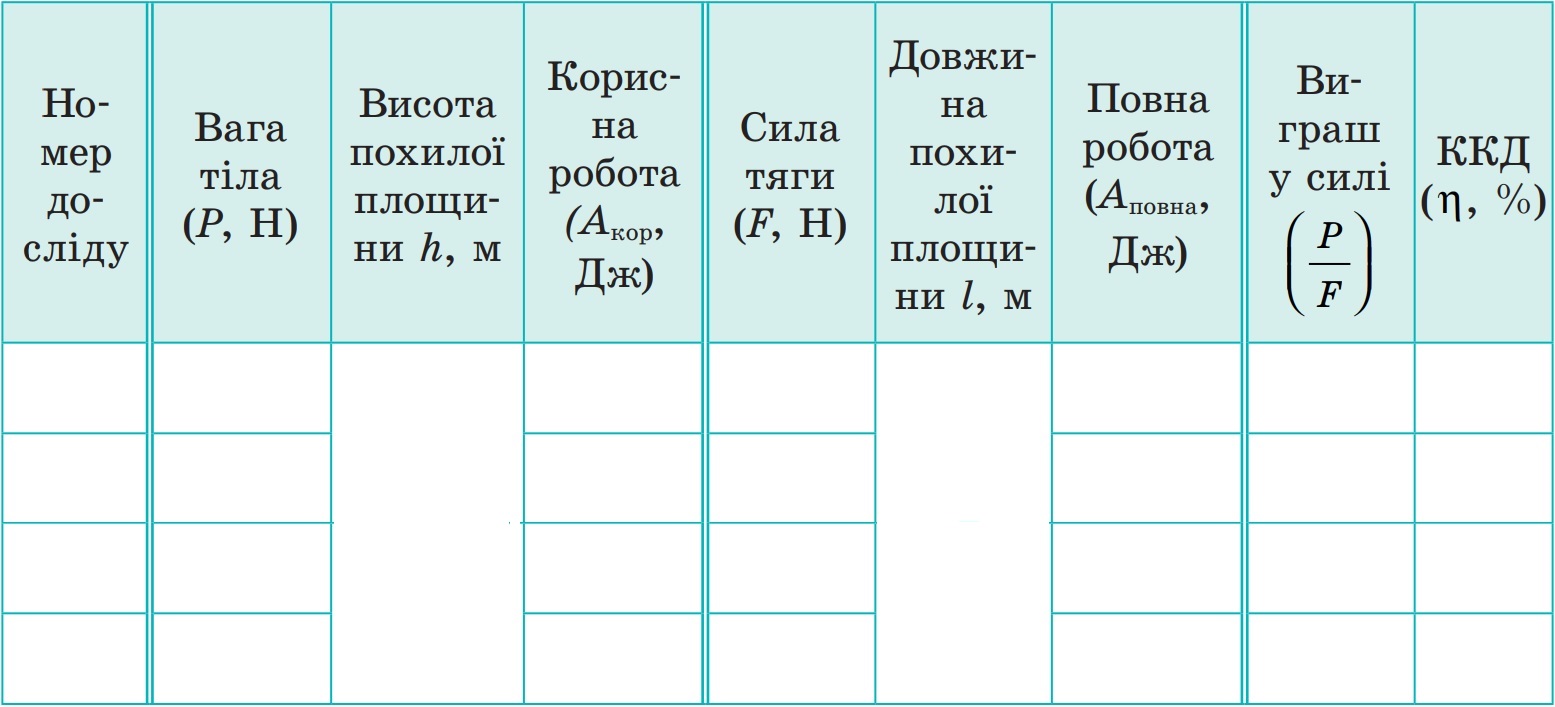

Таблиця для результатів експерименту
  1. Виміряйте за допомогою мірної стрічки довжину l і висоту h похилої площини.
  2. Визначте за допомогою динамометра вагу P1 бруска.
  3. Покладіть брусок на похилу площину і за допомогою динамометра рівномірно пересувайте його площиною вгору. Виміряйте силу тяги F1, що діє на брусок з боку динамометра.
  4. Визначте за допомогою динамометра вагу одного тягарця.
  5. Не змінюючи кута нахилу площини, повторіть дослід (див. п. 3) ще тричі, розмістивши на бруску спочатку один, потім два, а потім три тягарці.

Зверніть увагу! У кожному з цих дослідів, щоб знайти вагу тіла, слід до ваги бруска додати вагу тягарця (тягарців).

Опрацювання результатів експерименту

Для кожного досліду обчисліть:

  1. Повну роботу (Aповна = Fl );
  2. Корисну роботу (Aкор = Ph, де P — вага тіла);
  3. Виграш у силі, який дає похила площина:
    P / F
    .
  4. ККД похилої площини: η =
    Aкор / Aповна
    ⋅ 100% =
    Ph / Fl
    ⋅ 100%.

Занесіть до таблиці результати обчислень, закінчіть її заповнення.

Аналіз експерименту та його результатів

1) Для кожного досліду порівняйте значення сили (F) зі значенням ваги тіла (Р) і зробіть висновок про виграш у силі, який дає похила площина.

2) Порівняйте одержані значення ККД і зробіть висновок, чи залежить ККД від ваги тіла, яке піднімають похилою площиною.
